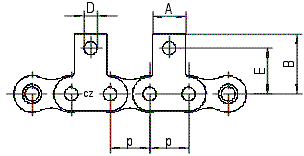

Válečkové řetězy třířadé s unašecími destičkami M1, M2
 |
 |
TYP M1 |
 |
TYP M2 |
| OZNAČENÍ ČZ |
ROZTEČ | VNITŘNÍ ŠÍŘKA |
PRŮMĚR VÁLEČKU |
ROZMĚR | ROZMĚR | PRŮMĚR UNÁŠECÍHO OTVORU |
ROZMĚR | ROZMĚR | TLOUŠŤKA UNÁŠECÍ DESTIČKY |
VZDÁLENOST ŘAD |
PEVNOST PŘI PŘETRŽENÍ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| p | b1(min) | d1(max) | A | B | D | E | H | F | Pt | FB(min) | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | N | |
|
06 B-3 M1+
|
9,525 | 5,72 | 6,35 | 8,00 | 13,60 | 3,20 | 9,10 | 1,00 | 10,24 | 17 745 | |
|
06 B-3 M2+
|
9,525 | 5,72 | 6,35 | 8,00 | 13,60 | 3,20 | 9,10 | 29,15 | 1,00 | 10,24 | 17 745 |
|
08 B-3 M1
|
12,70 | 7,75 | 8,51 | 11,50 | 19,00 | 4,30 | 13,00 | 1,40 | 13,92 | 46 725 | |
|
08 B-3 M2
|
12,70 | 7,75 | 8,51 | 11,50 | 19,00 | 4,30 | 13,00 | 39,25 | 1,40 | 13,92 | 46 725 |
|
10 B-3 M1
|
15,875 | 9,65 | 10,16 | 14,00 | 24,00 | 5,30 | 16,00 | 1,50 | 16,59 | 70 035 | |
|
10 B-3 M2
|
15,875 | 9,65 | 10,16 | 14,00 | 24,00 | 5,30 | 16,00 | 46,60 | 1,50 | 16,59 | 70 035 |
|
12 B-3 M1
|
19,05 | 11,68 | 12,07 | 17,00 | 30,00 | 6,40 | 21,00 | 1,80 | 19,46 | 91 035 | |
|
12 B-3 M2
|
19,05 | 11,68 | 12,07 | 17,00 | 30,00 | 6,40 | 21,00 | 54,70 | 1,80 | 19,46 | 91 035 |
|
16 B-3 M1
|
25,40 | 17,02 | 15,88 | 24,00 | 39,10 | 8,40 | 30,50 | 3,00 | 31,88 | 195 000 | |
|
16 B-3 M2
|
25,40 | 17,02 | 15,88 | 24,00 | 39,10 | 8,40 | 30,50 | 89,60 | 3,00 | 31,88 | 195 000 |
|
+ POUZE S JEDNOU STŘEDNÍ DESTIČKOU
|
|||||||||||
