Válečkové řetězy s dlouhou roztečí a unašecími destičkami M3, M4

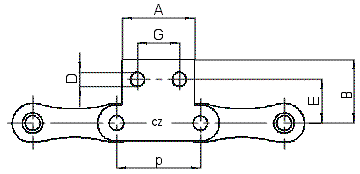

TYP M3
  TYP M4
ČSN ROZTEČ VNITŘNÍ
ŠÍŘKA		 PRŮMĚR
VÁLEČKU		 ROZMĚR ROZMĚR PRŮMĚR
UNÁŠECÍCH
OTVORŮ		 VZDÁLENOST
UNÁŠECÍCH
OTVORŮ		 ROZMĚR ROZMĚR TLOUŠŤKA
UNÁŠECÍ
DESTIČKY		 HMOTNOST PEVNOST
PŘI
PŘETRŽENÍ
  p b1(min) d1(max) A B D G E H F q FB(min)
mm mm mm mm mm mm mm mm mm mm kg/m N
C 208 B M3
 25,40 7,75 8,51 22,00 19,20 4,30 12,70 13,20   1,50 0,72 18 690
C 210 B M3
 31,75 9,65 10,16 28,00 25,10 5,30 15,88 17,10   1,50 0,63 23 310
C 212 B M3
 38,10 11,68 12,07 35,00 30,60 6,40 19,05 21,60   1,80 0,85 30 345
C 208 B M4
 25,40 7,75 8,51 22,00 19,20 4,30 12,70 13,20 11,50 1,50 0,74 18 690
C 210 B M4
 31,75 9,65 10,16 28,00 25,10 5,30 15,88 17,10 13,50 1,50 0,67 23 310
C 212 B M4
 38,10 11,68 12,07 35,00 30,60 6,40 19,05 21,60 15,80 1,80 0,90 30 345
