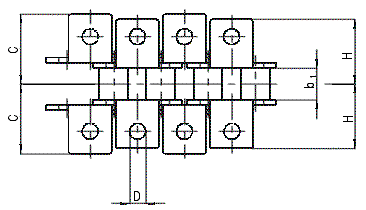

Válečkové řetězy jednořadé sunašecími destičkami K1, K2 střídavě vnějšími a vnitřními

L
ČSN ROZTEČ VNITŘNÍ
ŠÍŘKA		 PRŮMĚR
VÁLEČKU		 ROZMĚR ROZMĚR PRŮMĚR
UNÁŠECÍHO
OTVORU		 ROZMĚR ROZMĚR ROZMĚR PEVNOST
PŘI
PŘETRŽENÍ
p b1(min) d1(max) A B D E C H FB(min)
mm mm mm mm mm mm mm mm mm N
08 B
 12,70 7,75 8,51 11,50 8,90 4,30 12,70 18,70 18,70 18 690
10 B
 15,875 9,65 10,16 14,00 10,30 5,30 15,875 23,87 22,375 23 310
12 B
 19,05 11,68 12,07 17,00 13,45 6,40 19,05 28,05 26,05 30 345
