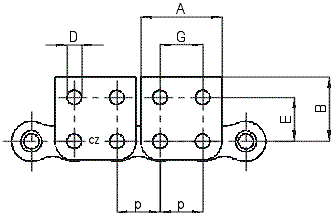

Válečkové řetězy jednořadé s unašecími destičkami M7, M8
 |
 |
TYP M7 |
 |
TYP M8 |
| OZNAČENÍ ČZ |
ROZTEČ | VNITŘNÍ ŠÍŘKA |
PRŮMĚR VÁLEČKU |
ROZMĚR | ROZMĚR | PRŮMĚR UNÁŠECÍHO OTVORU |
ROZMĚR | ROZMĚR | TLOUŠŤKA UNÁŠECÍ DESTIČKY |
VZDÁLENOST UNÁŠECÍCH OTVORŮ |
HMOTNOST | PEVNOST PŘI PŘETRŽENÍ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| p | b1(min) | d1(max) | A | B | D | E | H | F | G | q | FB(min) | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/m | N | |
|
1/2"x3/16"V.D. M7
|
12,70 | 4,88 | 7,75 | 24,00 | 19,00 | 4,30 | 13,00 | 1,50 | 12,70 | 0,65 | 10 500 | |
|
1/2"x3/16"MOFA M7
|
12,70 | 4,88 | 7,75 | 24,00 | 19,00 | 4,30 | 13,00 | 1,50 | 12,70 | 0,65 | 15 750 | |
|
08 B-1 M7
|
12,70 | 7,75 | 8,51 | 24,00 | 19,00 | 4,30 | 13,00 | 1,50 | 12,70 | 0,84 | 18 690 | |
|
10 B-1 M7
|
15,875 | 9,65 | 10,16 | 28,70 | 24,25 | 5,30 | 16,25 | 1,50 | 15,87 | 1,10 | 23 310 | |
|
12 B-1 M7
|
19,05 | 11,68 | 12,07 | 34,15 | 30,00 | 6,40 | 21,00 | 1,80 | 19,05 | 1,30 | 30 345 | |
|
16 B-1 M7
|
25,40 | 17,02 | 15,88 | 45,50 | 39,10 | 8,40 | 30,50 | 3,00 | 25,40 | 3,30 | 65 000 | |
|
08 B-1 M8
|
12,70 | 7,75 | 8,51 | 24,00 | 19,00 | 4,30 | 13,00 | 11,50 | 1,50 | 12,70 | 0,99 | 18 690 |
|
10 B-1 M8
|
15,875 | 9,65 | 10,16 | 28,70 | 24,25 | 5,30 | 16,25 | 13,50 | 1,50 | 15,87 | 1,30 | 23 310 |
|
12 B-1 M8
|
19,05 | 11,68 | 12,07 | 34,15 | 30,00 | 6,40 | 21,00 | 15,80 | 1,80 | 19,05 | 1,90 | 30 345 |
|
16 B-1 M8
|
25,40 | 17,02 | 15,88 | 45,50 | 39,10 | 8,40 | 30,50 | 25,80 | 3,00 | 25,40 | 3,94 | 65 000 |
