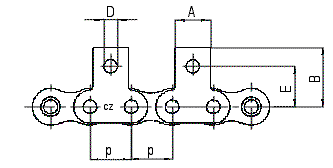

Válečkové řetězy jednořadé s unášecími destičkami M1, R1, M2, R2
 |
 |
TYP | M1 R1 |
||
R |
M |
 |
TYP | M2 R2 |
|
| CSN | ROZTEC | VNITRNÍ ŠÍRKA |
PRUMER VÁLECKU |
ROZMER | ROZMER | PRUMER UNÁŠECÍHO OTVORU |
ROZMER | ROZMER | TLOUŠTKA UNÁŠECÍ DESTICKY |
HMOTNOST | PEVNOST PRI PRETRŽENÍ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| p | b1(min) | d1(max) | A | B | D | E | H | F | q | FB(min) | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/m | N | |
|
06 B-1 M1
|
9,525 | 5,72 | 6,35 | 8,00 | 13,60 | 3,20 | 9,10 | 1,00 | 0,46 | 9 345 | |
|
08 B-1 M1
|
12,70 | 7,75 | 8,51 | 11,50 | 19,00 | 4,30 | 13,00 | 1,40 | 0,79 | 18 690 | |
|
10 B-1 M1
|
15,875 | 9,65 | 10,16 | 14,00 | 24,00 | 5,30 | 16,00 | 1,50 | 1,04 | 23 310 | |
|
12 B-1 M1
|
19,05 | 11,68 | 12,07 | 17,00 | 30,00 | 6,40 | 21,00 | 1,80 | 1,39 | 30 345 | |
|
12 B-1 R1
|
19,05 | 11,68 | 12,07 | 20,00 | 33,00 | 6,40 | 23,00 | 2,00 | 1,43 | 30 345 | |
|
16 B-1 R1
|
25,40 | 17,02 | 15,88 | 25,00 | 43,00 | 8,40 | 30,50 | 3,00 | 3,15 | 65 000 | |
|
06 B-1 M2
|
9,525 | 5,72 | 6,35 | 8,00 | 13,60 | 3,20 | 9,10 | 8,75 | 1,00 | 0,51 | 9 345 |
|
08 B-1 M2
|
12,70 | 7,75 | 8,51 | 11,50 | 19,00 | 4,30 | 13,00 | 11,50 | 1,40 | 0,87 | 18 690 |
|
10 B-1 M2
|
15,875 | 9,65 | 10,16 | 14,00 | 24,00 | 5,30 | 16,00 | 13,50 | 1,50 | 1,13 | 23 310 |
|
12 B-1 M2
|
19,05 | 11,68 | 12,07 | 17,00 | 30,00 | 6,40 | 21,00 | 15,80 | 1,80 | 1,53 | 30 345 |
|
12 B-1 R2
|
19,05 | 11,68 | 12,07 | 20,00 | 33,00 | 6,40 | 23,00 | 15,80 | 2,00 | 1,63 | 30 345 |
|
16 B-1 R2
|
25,40 | 17,02 | 15,88 | 25,00 | 43,00 | 8,40 | 30,50 | 25,80 | 3,00 | 3,56 | 65 000 |
