Válečkové řetězy jednořadé s unašecími destičkami K7, K8

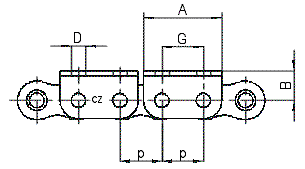

TYP K7
  TYP K8
OZNAČENÍ
ČZ		 ROZTEČ VNITŘNÍ
ŠÍŘKA		 PRŮMĚR
VÁLEČKU		 ROZMĚR ROZMĚR PRŮMĚR
UNÁŠECÍHO
OTVORU		 ROZMĚR ROZMĚR TLOUŠŤKA
UNÁŠECÍ
DESTIČKY		 VZDÁLENOST
UNÁŠECÍCH
OTVORŮ		 HMOTNOST PEVNOST
PŘI
PŘETRŽENÍ
  p b1(min) d1(max) A B D E C F G q FB(min)
mm mm mm mm mm mm mm mm mm mm kg/m N
08 B-1 K7
 12,70 7,75 8,51 24,00 8,90 4,30 12,70 18,70 1,50 12,70 0,84 18 690
10 B-1 K7
 15,875 9,65 10,16 28,70 10,30 5,30 15,875 23,87 1,50 15,87 1,10 23 310
12 B-1 K7
 19,05 11,68 12,07 34,15 13,45 6,40 19,05 28,05 1,80 19,05 1,30 30 345
16 B-1 K7
 25,40 17,02 15,88 45,50 20,20 8,40 28,80 37,40 3,00 25,40 3,30 65 000
08 B-1 K8
 12,70 7,75 8,51 24,00 8,90 4,30 12,70 18,70 1,50 12,70 0,99 18 690
10 B-1 K8
 15,875 9,65 10,16 28,70 10,30 5,30 15,875 23,87 1,50 15,87 1,30 23 310
12 B-1 K8
 19,05 11,68 12,07 34,15 13,45 6,40 19,05 28,05 1,80 19,05 1,90 30 345
16 B-1 K8
 25,40 17,02 15,88 45,50 20,20 8,40 28,80 37,40 3,00 25,40 3,94 65 000
