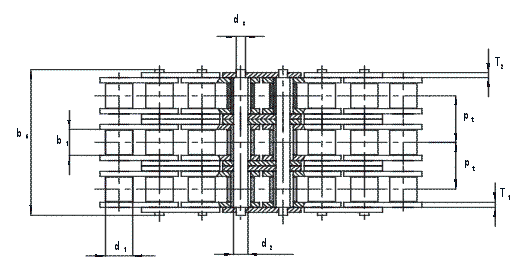

Válečkové řetězy třířadé s osazenými čepy
 |
 |
| ISO DIN ČSN |
ROZTEČ | VNITŘNÍ ŠÍŘKA |
PRŮMĚR VÁLEČKU |
PRŮMĚR ČEPU |
PRŮMĚR OSAZENÍ |
DÉLKA ČEPU |
ŠÍŘKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNĚJŠÍ |
VZDÁLENOST ŘAD |
PLOCHA KLOUBU |
HMOTNOST | PEVNOST PŘI PŘETRŽENÍ |
SPOJOVACÍ ELEMENTY |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| p | b1(min) | d1(max) | d2(max) | d8(max) | b6(max) | h2(max) | T1 | T2 | Pt | S | q | FB(min) | B | A | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm2 | kg/m | N | |||
|
08 B-3**
|
12,70 | 7,75 | 8,51 | 4,45 | 4,21 | 44,25 | 11,80 | 1,60 | 1,40 | 13,92 | 150,80 | 2,02 | 46 725 | • | • |
|
10 B-3**
|
15,875 | 9,65 | 10,16 | 5,08 | 4,78 | 51,90 | 14,50 | 1,60 | 1,60 | 16,59 | 201,90 | 2,50 | 70 035 | • | • |
|
12 B-3**
|
19,05 | 11,68 | 12,07 | 5,72 | 5,39 | 61,25 | 16,10 | 1,80 | 1,80 | 19,46 | 268,05 | 3,50 | 91 035 | • | • |
|
**TÉŽ S ROVNÝMI DESTIČKAMI (DESTIČKA VNĚJŠÍ MÁ STEJNOU ŠÍŘKU JAKO VNITŘNÍ DESTIČKA - h2)
|
|||||||||||||||
| SPOJOVACÍ ELEMENTY | |
 |
 |
| B | A |
