Válečkové řetězy s dlouhou roztečí
ISO
DIN
ČSN		 ROZTEČ VNITŘNÍ
ŠÍŘKA		 PRŮMĚR
VÁLEČKU		 PRŮMĚR
ČEPU		 DÉLKA
ČEPU		 DÉLKA
ČEPU SE
ZÁVLAČKOU		 ŠÍŘKA
DESTIČKY
VNITŘNÍ		 TLOUŠŤKA
DESTIČKY
VNITŘNÍ		 TLOUŠŤKA
DESTIČKY
VNĚJŠÍ		 PLOCHA
KLOUBU		 HMOTNOST PEVNOST
PŘI
PŘETRŽENÍ		 SPOJOVACÍ
ELEMENTY

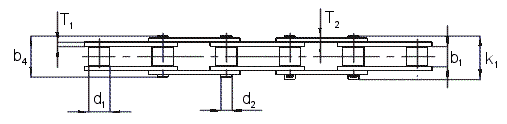

p

b1(min)

 d1(max) d2(max) b4(max) k1(max) h2(max) T1 T2 S q FB(min) B A S L C
mm mm mm mm mm mm mm mm mm mm2 kg/m N
TYP B (evropská konstrukce)
208 B
 25,40 7,75 8,51 4,45 16,40 19,40 12,00 1,60 1,50 50,28 0,62 18 690 • • • •
210 B
 31,75 9,65 10,16 5,08 18,70 21,50 14,40 1,60 1,60 67,30 0,60 23 310 • • • •
212 B
 38,10 11,68 12,07 5,72 22,30 24,50 16,40 1,80 1,80 89,35 0,81 30 345 • • • • •
TYP A (americká konstrukce)
208 A
 25,40 7,85 7,95 3,96 16,40 19,00 12,00 1,50 1,50 44,23 0,62 17 500 • • •
210 A
 31,75 9,53 10,16 5,08 20,10 22,90 14,40 2,00 2,00 70,10 0,70 27 200 • • •
212 A
 38,10 12,70 11,91 5,94 25,40 28,30 16,40 2,40 2,40 105,40 0,98 31 380 • • •
SPOJOVACÍ ELEMENTY
B A S L C
