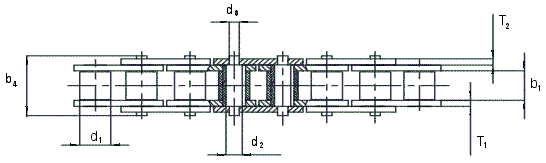

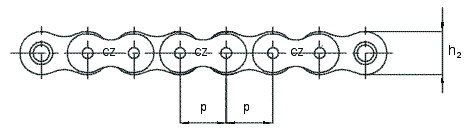

Válečkové řetězy jednořadé s osazenými čepy
 |
 |
| ISO DIN ČSN |
ROZTEČ | VNITŘNÍ ŠÍŘKA |
PRŮMĚR VÁLEČKU |
PRŮMĚR ČEPU |
PRŮMĚR OSAZENÍ |
DÉLKA ČEPU |
ŠÍŘKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNĚJŠÍ |
PLOCHA KLOUBU |
HMOTNOST | PEVNOST PŘI PŘETRŽENÍ |
SPOJOVACÍ ELEMENTY |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| p |
b1(min) |
d1(max) | d2(max) | d8(max) | b4(max) | h2(max) | T1 | T2 | S | q | FB(min) | B | A | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm2 | kg/m | N | |||
|
08 B-1**
|
12,70 | 7,75 | 8,51 | 4,45 | 4,21 | 16,80 | 11,80 | 1,60 | 1,40 | 50,30 | 0,76 | 18 690 | • | • |
|
10 B-1**
|
15,875 | 9,65 | 10,16 | 5,08 | 4,78 | 18,70 | 14,50 | 1,60 | 1,60 | 67,30 | 0,95 | 23 310 | • | • |
|
12 B-1**
|
19,05 | 11,68 | 12,07 | 5,72 | 5,39 | 22,30 | 16,10 | 1,80 | 1,80 | 89,35 | 1,27 | 30 345 | • | • |
|
16 B-1**
|
25,40 | 17,02 | 15,88 | 8,28 | 7,88 | 36,10 | 21,00 | 3,50 | 3,00 | 206,17 | 2,79 | 65 000 | • | • |
|
**TÉŽ S ROVNÝMI DESTIČKAMI (DESTIČKA VNĚJŠÍ MÁ STEJNOU ŠÍŘKU JAKO VNITŘNÍ DESTIČKA - h2)
|
||||||||||||||
| SPOJOVACÍ ELEMENTY | |
 |
 |
| B | A |
