Válečkové řetězy - třířadé
 |
 |
| ISO DIN ČSN |
OZNAČENÍ ČZ |
ROZTEČ | VNITŘNÍ ŠÍŘKA |
PRŮMĚR VÁLEČKU |
PRŮMĚR ČEPU |
DÉLKA ČEPU |
DÉLKA ČEPU SE ZÁVLAČKOU |
DÉLKA SPOJOVACÍHO ČEPU |
ŠÍŘKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNĚJŠÍ |
VZDÁLENOST ŘAD |
PLOCHA KLOUBU |
HMOTNOST | PEVNOST PŘI PŘETRŽENÍ |
SPOJOVACÍ ELEMENTY | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

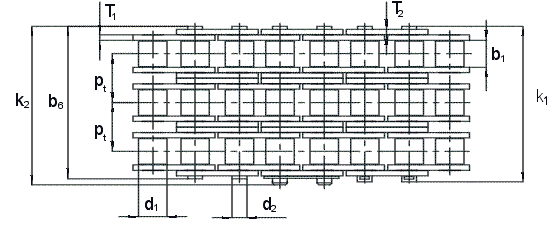

| p | b1(min) | d1(max) | d2(max) | b6(max) | k1(max) | k2(max) | h2(max) | T1 | T2 | Pt | S | q | FB(min) | B | A | E | S | L | C | ||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm2 | kg/m | N | ||||||||
|
08 A-3
|
ČZ 40 | 12,70 | 7,85 | 7,95 | 3,96 | 45,10 | 47,80 | 46,40 | 12,00 | 1,50 | 1,50 | 14,38 | 132,70 | 1,96 | 42 300 | • | • | • | • | • | |
|
10 A-3
|
ČZ 50 | 15,875 | 9,53 | 10,16 | 5,08 | 56,30 | 57,00 | 57,90 | 14,50 | 2,00 | 2,00 | 18,11 | 210,30 | 2,00 | 81 600 | • | • | • | • | • | |
| 12 A-3** | ČZ 60 | 19,05 | 12,70 | 11,91 | 5,94 | 71,00 | 70,00 | 72,60 | 17,70 | 2,40 | 2,40 | 22,78 | 316,30 | 4,53 | 98 070 | • | • | • | • | • | • |
| 16 A-3** | ČZ 80 | 25,40 | 15,75 | 15,88 | 7,92 | 91,70 | 94,40 | 96,00 | 24,00 | 3,20 | 3,20 | 29,29 | 538,16 | 8,28 | 171 000 | • | • | • | • | • | • |
|
**TÉŽ S ROVNÝMI DESTIČKAMI (DESTIČKA VNĚJŠÍ MÁ STEJNOU ŠÍŘKU JAKO VNITŘNÍ DESTIČKA - h2)
|
|||||||||||||||||||||
| SPOJOVACÍ ELEMENTY | |||||
 |
 |
 |
 |
 |
 |
| B | A | E | S | L | C |
