Válečkové řetězy - jednořadé
ISO
DIN
ČSN		 OZNAČENÍ
ČZ		 ROZTEČ VNITŘNÍ
ŠÍŘKA		 PRŮMĚR
VÁLEČKU		 PRŮMĚR
ČEPU		 DÉLKA
ČEPU		 DÉLKA
ČEPU
SE
ZÁVLAČKOU		 DÉLKA
SPOJOVACÍHO
ČEPU		 ŠÍŘKA
DESTIČKY
VNITŘNÍ		 TLOUŠŤKA
DESTIČKY
VNITŘNÍ		 TLOUŠŤKA
DESTIČKY
VNĚJŠÍ		 PLOCHA
KLOUBU		 HMOTNOST PEVNOST
PŘI
PŘETRŽENÍ		 SPOJOVACÍ ELEMENTY

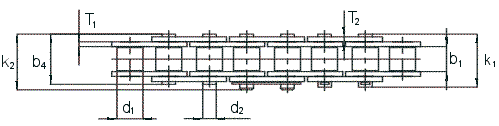

p b1(min) d1(max) d2(max) b4(max) k1(max) k2(max) h2(max) T1 T2 S q FB(min) B A E S L C
mm mm mm mm mm mm mm mm mm mm mm2 kg/m N
08 A-1
 ČZ 40 12,70 7,85 7,95 3,96 16,40 19,00 17,70 12,00 1,50 1,50 44,23 0,68 17 500 • • • • • •
08 A-H 12,70 7,85 7,95 3,96 18,20 21,80 19,50 12,00 2,00 2,00 47,52 0,75 20 000 • • • •
10 A-1
 ČZ 50 15,875 9,53 10,16 5,08 20,10 22,90 21,70 14,50 2,00 2,00 70,10 0,76 27 200 • • • • • •
10 A-H 15,875 9,53 10,16 5,08 21,60 24,50 23,30 14,50 2,40 2,40 74,17 0,95 32 600 • • • •
12 A-1**
 ČZ 60 19,05 12,70 11,91 5,94 25,40 28,30 27,00 17,70 2,40 2,40 105,40 1,53 32 655 • • • • • •
12 A-H 19,05 12,70 11,91 5,94 28,85 31,70 30,60 17,70 3,20 3,20 115,83 1,85 40 000 • • • •
16 A-1
 ČZ 80 25,40 15,75 15,88 7,92 33,10 36,00 37,40 24,00 3,20 3,20 179,38 2,90 60 000 • • • • • •
**TÉŽ S ROVNÝMI DESTIČKAMI (DESTIČKA VNĚJŠÍ MÁ STEJNOU ŠÍŘKU JAKO VNITŘNÍ DESTIČKA - h2)
SPOJOVACÍ ELEMENTY
B A E S L C
