Válečkové řetězy třířadé s ocelovými a pogumovanými můstky
 |
 |
 |
| OZNAČENÍ ČZ |
ROZTEČ | VNITŘNÍ ŠÍŘKA |
PRŮMĚR VÁLEČKU |
DÉLKA ČEPU |
VÝŠKA MŮSTKU |
ŠÍŘKA MŮSTKU |
DÉLKA MŮSTKU |
TLOUŠŤKA PLAST. VRSTVY |
VZDÁLENOST ŘAD |
PEVNOST PŘI PŘETRŽENÍ |
SPOJOVACÍ ELEMENTY |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

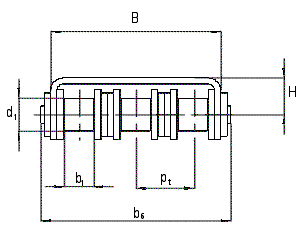

| p | b1(min) | d1(max) | b6(max) | H | B | W | T4(min) | pt(min) | FB(min) | B | A | E | |
| mm | mm | mm | mm | mm | mm | mm | mm2 | min | N | ||||
|
08 B-3
|
12,70 | 7,75 | 8,51 | 48,60 | 10,00 | 43,40 | 24,20 | - | 13,92 | 46 725 | • | • | • |
|
08 B-3
|
12,70 | 7,75 | 8,51 | 48,60 | 10,00 | 43,40 | 24,20 | 5,50 | 13,92 | 46 725 | • | • | • |
