Válečkové řetězy s bočním průhybem
 |
 |
 |
| OZNAČENÍ ČZ |
ROZTEČ | VNITŘNÍ ŠÍŘKA |
PRŮMĚR VÁLEČKU |
PRŮMĚR ČEPU |
DÉLKA ČEPU |
ŠÍŘKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNĚJŠÍ |

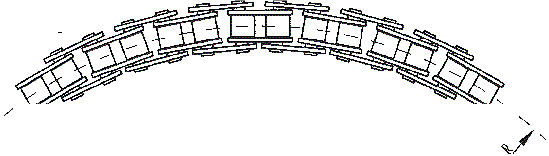

BOČNÍ PRŮHYB |
PEVNOST PŘI PŘETRŽENÍ |
SPOJOVACÍ ELEMENTY |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|

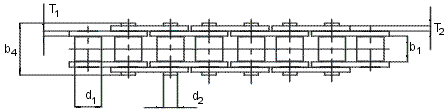

| p | b1(min) | d1(max) | d2(max) | b4(max) | h2(max) | T1 | T2 | R | FB(min) | B | A | |
| mm | mm | mm | mm | mm | mm | mm | mm | min | N | |||
|
08 B-1
|
12,70 | 7,75 | 8,51 | 4,45 | 16,40 | 11,80 | 1,60 | 1,40 | 370 | 18 690 | • | • |
|
10 B-1
|
15,875 | 9,65 | 10,16 | 5,08 | 18,70 | 14,50 | 1,60 | 1,60 | 500 | 23 310 | • | • |
|
12 B-1
|
19,05 | 11,68 | 12,07 | 5,72 | 22,30 | 16,10 | 1,80 | 1,80 | 650 | 30,345 | • | • |
|
ASA 63
|
25,4 | 17,02 | 15,88 | 8,28 | 35,30 | 21,00 | 3,50 | 3,00 | 356 | 65 000 | • | • |
| SPOJOVACÍ ELEMENTY | |
 |
 |
| B | A |
