Blokové řetězy s kombinovanou roztečí
 |
|
 |

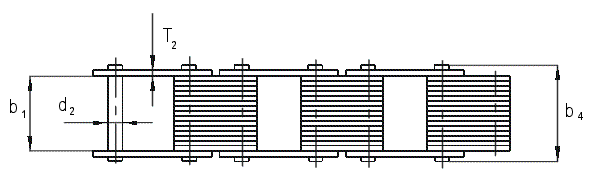

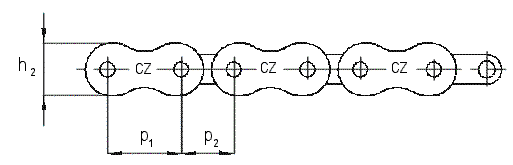

| OZNAČENÍ | 1.ROZTEČ | 2.ROZTEČ | VNITŘNÍ ŠÍŘKA |
PRŮMĚR ČEPU |
DÉLKA ČEPU |
ŠÍŘKA DESTIČKY VNĚJŠÍ |
TLOUŠŤKA DESTIČKY VNĚJŠÍ |
|---|---|---|---|---|---|---|---|
| p1 | p2(min) | b1(max) | d2(max) | b4(max) | h2(max) | T2 | |
| mm | mm | mm | mm | mm | mm | mm | |
|
5/8" + 3/8"
|
15,875 | 9,525 | 14,45 | 4,45 | 20,00 | 11,80 | 1,60 |
|
5/8" + 3/8"
|
15,875 | 9,525 | 24,90 | 4,45 | 30,45 | 11,80 | 1,60 |
