Válečkové řetězy - Jednořádové utěsněné
 |
|
 |
428 OR |
| 520 ORM | |
| 520 ORH | |
| 520 ORMX | |
| 530 OR | |
| 525 OR | |
 |
520 RDO |
| OZNAČENÍ ČZ |
ROZTEČ | VNITŘNÍ ŠÍŘKA |
PRŮMĚR VÁLEČKU |
PRŮMĚR ČEPU |
DÉLKA ČEPU |
ŠÍŘKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNITŘNÍ |
TLOUŠŤKA DESTIČKY VNĚJŠÍ |
HMOTNOST | PEVNOST PŘI PŘETRŽENÍ |
SPOJOVACÍ ELEMENTY |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

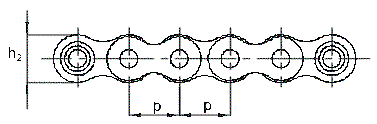

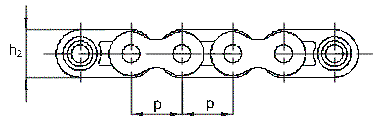

| p |
b1(min) |

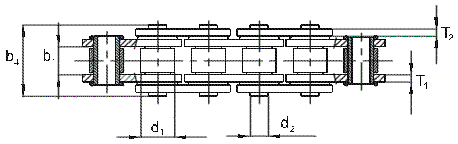

d1(max) | d2(max) | b4(max) | h2(max) | T1 | T2 | q | FB(min) | B | A | >EP | |
| mm | mm | mm | mm | mm | mm | mm | mm | kg/m | N | ||||
|
TĚSNĚNÉ "O" KROUŽKY
|
|||||||||||||
|
428 OR
|
12,70 | 7,75 | 8,51 | 4,45 | 20,00 | 12,00 | 1,80 | 1,60 | 0,90 | 20 700 | • | • | • |
|
520 ORM
|
15,875 | 6,48 | 10,16 | 5,30 | 20,80 | 14,50 | 2,20 | 2,00 | 0,98 | 32 000 | • | • | • |
|
520 RDO
|
15,875 | 6,48 | 10,16 | 5,30 | 20,40 | 14,50 | 2,20 | 2,00 | 0,95 | 33 500 | • | • | • |
|
TĚSNĚNÉ "X" KROUŽKY
|
|||||||||||||
|
520 ORH
|
15,875 | 6,48 | 10,16 | 5,30 | 20,90 | 14,50 | 2,20 | 2,20 | 1,05 | 34 000 | • | • | • |
|
520 ORMX
|
15,875 | 6,48 | 10,16 | 5,30 | 20,40 | 14,50 | 2,20 | 2,00 | 0,97 | 32 500 | • | • | • |
|
530 OR
|
15,875 | 9,85 | 10,16 | 5,30 | 23,50 | 14,50 | 2,20 | 2,00 | 1,29 | 32 000 | • | • | • |
|
525 OR
|
15,875 | 7,94 | 10,16 | 5,30 | 21,70 | 14,50 | 2,20 | 2,00 | 1,15 | 32 000 | • | • | • |
|
SPOJOVACÍ PRVKY "A" a "Ep" SE DODÁVAJÍ VČETNĚ TĚSNÍCÍCH KROUŽKŮ
|
|||||||||||||
| SPOJOVACÍ ELEMENTY | ||
 |
 |
 |
| B | A | EP |
