Válečkové řetězy - jednořadé

Válečkové řetězy - jednořadé
Válečkové řetězy - jednořadé 420 520 H
428 520 GT
428 SP 520 GTX
520 M 520 MX
520 RD
520 RDZ
OZNAČENÍ
ČZ		 ROZTEČ VNITŘNÍ
ŠÍŘKA		 PRŮMĚR
VÁLEČKU		 PRŮMĚR
ČEPU		 DÉLKA
ČEPU		 ŠÍŘKA
DESTIČKY
VNITŘNÍ		 TLOUŠŤKA
DESTIČKY
VNITŘNÍ		 TLOUŠŤKA
DESTIČKY
VNĚJŠÍ		 HMOTNOST PEVNOST
PŘI
PŘETRŽENÍ		 SPOJOVACÍ
ELEMENTY

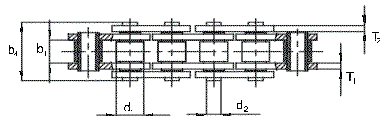

p b1(min) d1(max) d2(max) b4(max) h2(max) T1 T2 q FB(min) B A E EP C
mm mm mm mm mm mm mm mm kg/m N
420
 12,70 6,40 7,75 4,18 16,60 12,00 1,80 1,80 0,70 15 300 • • •
428
 12,70 7,75 8,51 4,45 17,80 12,00 1,80 1,60 0,80 22 000 • • •
428 SP
 12,70 7,75 8,51 4,45 18,10 12,00 1,80 1,60 0,81 22 500 • • • •
520 M
 15,875 6,48 10,16 5,30 18,20 14,50 2,20 2,00 0,84 33 000 • • • •
520 H
 15,875 6,48 10,16 5,30 18,50 14,50 2,20 2,20 1,00 36 000 • • •
520 GT
 15,875 6,48 10,16 5,30 17,30 13,10 1,90 1,90 0,79 27 400 • • • •
520 GTX
 15,875 6,48 10,16 5,30 17,30 13,10 1,90 1,90 0,79 28 000 • • • • •
520 MX
 15,875 6,48 10,16 5,30 18,50 14,50 2,20 2,00 0,84 34 000 • • • • •
520 RD
 15,875 6,48 10,16 5,30 18,50 14,50 2,20 2,00 0,95 33 500 • • •
520 RDZ
 15,875 6,48 10,16 5,30 18,50 14,50 2,20 1,60 0,95 32 000 • • •
SPOJOVACÍ ELEMENTY
B A E EP C
